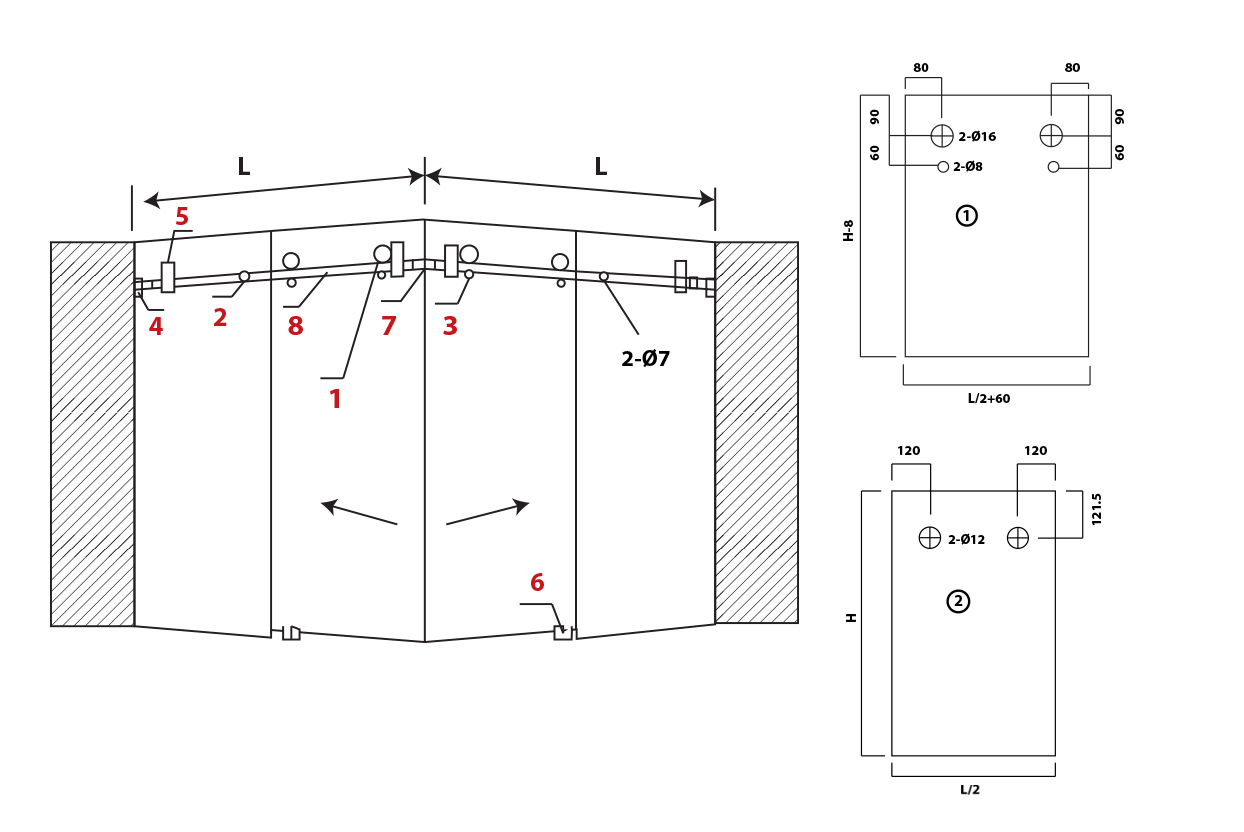

Diagram Pemasangan

Perhatian : jarak lubang dan pembagian kaca yang diberikan pada gambar diagram dibawah, masih perlu disesuaikan dengan bentuk dan ukuran shower screen.

1. Mendukung berat maksimum 60 kgs per pintu. Ukuran maksimum pintu 500 x 2100 mm (lebar x tinggi).
2. Gambar pada diagram, tidak menunjukkan posisi atau jarak lubang pada (rail) hollow untuk pemasangan OSA 078-2. Lubang pada hollow harus disesuaikan dengan posisi lubang pada kaca.
3. Sudut pemasangan adalah 90 derajat. Maksimum lebar kaca per sisi adalah 1.2 meter. Disarankan instalasi pada kaca tempered dengan ketebalan 8mm.

Keterangan Gambar :

1. OSA 078-1        3. OSA 078-3        5. OSA 078-5        7. OSA 078-6
2. OSA 078-2        4. OSA 078-4        6. OSA 069            8. Hollow Kotak
