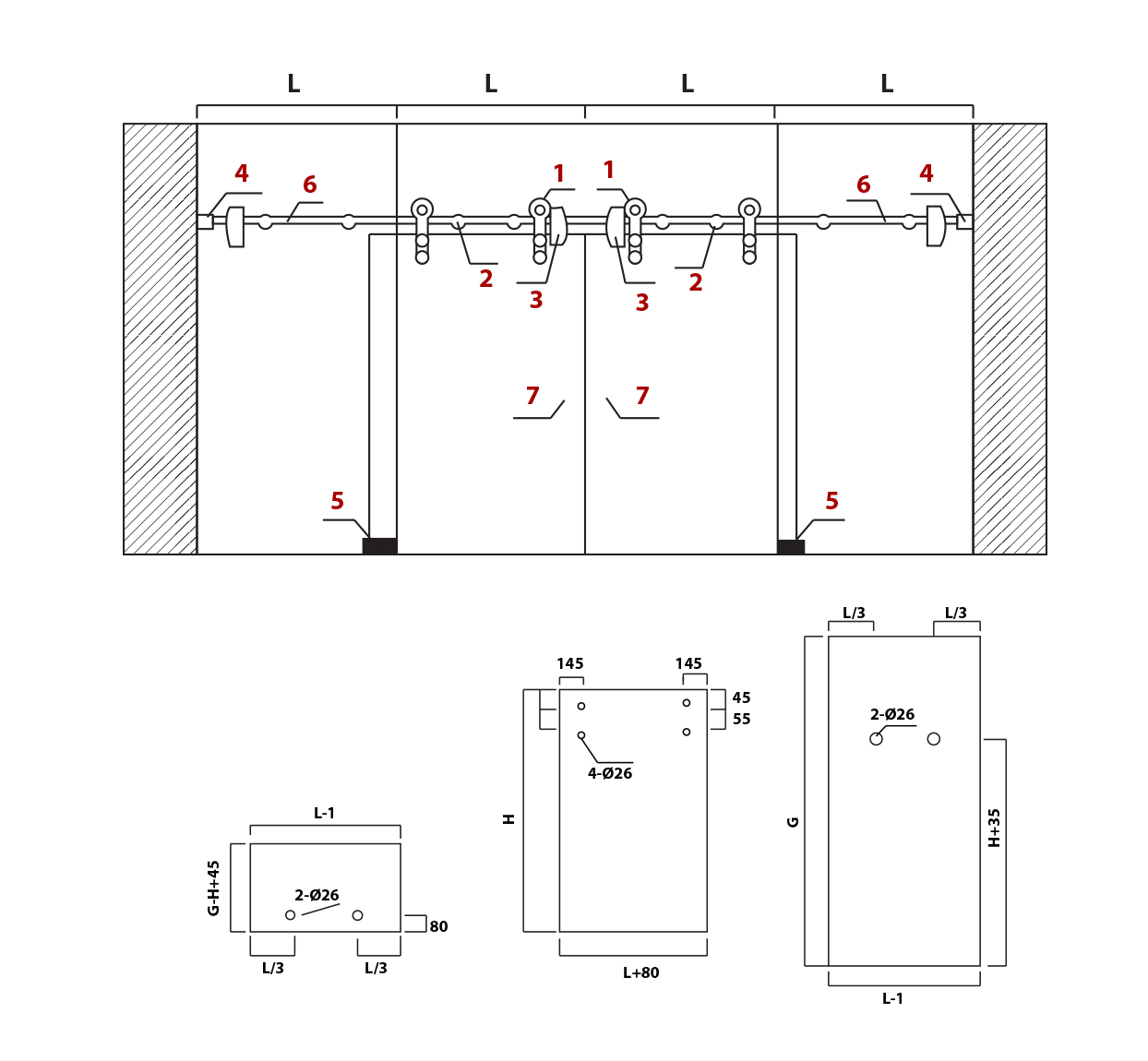

Diagram Pemasangan

Perhatian : jarak lubang dan pembagian kaca yang diberikan pada gambar diagram dibawah, masih perlu disesuaikan dengan bentuk dan ukuran kaca partisi

1. Mendukung berat maksimum 150 kg per pintu. Instalasi pada kaca tempered dengan ketebalan 10mm - 12mm.

2. Sudut pemasangan 180 derajat lurus, dimungkinkan untuk pembagian dua pintu.

3. Panjang maksimum (rail) pipa 4 meter.

Keterangan Gambar :

1. OSA 066-1       3. OSA 066-4        5. OSA 066-7        7. OSDH 274

2.OSA 066-2        4. OCT 906            6. Round Pipe
